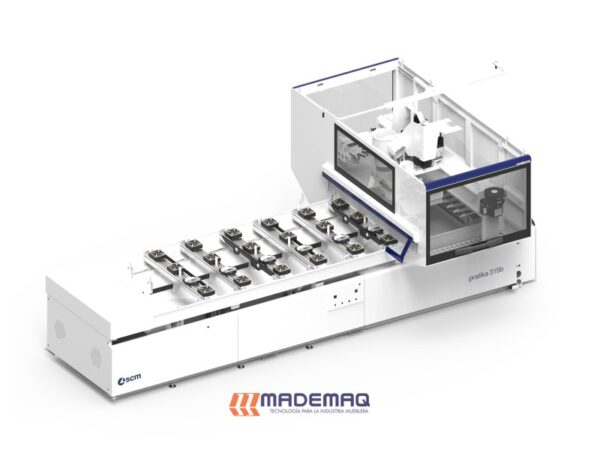

Pratika 315B - Centro de trabajo a control numérico de barras y ventosas
Pratika 315B:
- ACCESIBLE el centro de trabajo al alcance de todos
- RELACIÓN PRESTACIONES/MEDIDAS gracias a soluciones técnicas como las protecciones "PRO SPACE" que garantizan máxima seguridad sin la necesidad de protecciones perimétricas, pero también los bumpers y el cuadro eléctrico integrado en la bancada reduciendo el espacio ocupado
- INTEGRABILIDAD EN EL PROCESO NETLINE que gestiona el Proyecto, la Programación y la Producción automática del mueble en todas las fases de trabajo: Seccionado, Chapeado, Fresado/Taladrado
Características
Centros de Trabajo a control numérico dedicado a los trabajos de:
- taladrado vertical sobre la superficie del tablero; taladrado horizontal en todos los cuatro lados; fresado con fresa a disco integrada en dirección "X"; fresado genérico.
Bancada y mesa de trabajo
Estructura en acero con cuadro eléctrico integrado en la bancada.
Disponible en diferentes versiones con mesas con barras.
Montante móvil: Con estructura en acero soldado con estructura abierta a cantiléver.
Grupo operador: Compuesto por cabezal de taladro con portabrocas verticales y horizontales,sierra integrada, más cabezal fresador SCM con cambio rápido de laherramienta HSK63F (véase composiciones).
Movilización del montante móvil y del grupo operador
La movilización en X, Y, Z se realiza sobre guías lineares prismáticas y patines a recirculación de esferas pre-cargadas.
La transmisión del movimiento de los ejes X (montante móvil) e Y se realiza mediante piñón-cremallera con dientes helicoidales.
La transmisión del movimiento en dirección Z se realiza a través de husillos con tuerca pre-cargada a recirculación de esferas.
El posicionamiento de los grupos y la gestión de las funciones de la máquina se realiza con tecnología y accionamiento motores digitales brushless.
UNIDAD DE GOBIERNO CNC
La unidad de gobierno está constituida por un Control Numérico especial para las máquinas Taladro-Fresadoras e interfaz operador sobre el panel máquina.
Software de programación Maestro cnc, instalado sobre ordenador personal.
Pc-Office
- Sistema Operativo Windows 7
- Pantalla de colores tipo LCD 19"
- Teclado tipo Qwerty
- Panel de control móvil
- Software de interfaz máquina Maestro cnc
Características generales del software Maestro cnc
- programación gráfica paramétrica;
- importación de archivos en formado DXF (2D);
- interpolación lineal y circular en tres mesas, lineal en el espacio, helicoidal en la mesa seleccionada;
- editor guiado con ayudas gráficas y sintácticas para taladrado y fresado;
- optimizacíon automáticas de los taladros y de los ciclos de cambio herramienta;
- posibilidad de efectuar el cambio de origen del tablero, para realizar taladros
- sobre eventuales lados oblicuos o curvilíneos del mismo
Accesorios incluidos
- calculadora en línea, con transferencia directa de los datos sobre el programa;
- ejecución simulada;
- utilización de códigos de barras con Software ya integrado (Bars);
- auto-diagnóstico y señalización errores o averías con mensajes en idioma;
- acción única para la ejecución con mando manual de los pasos individuales de programa
Configuración
- interfaz operador en el idioma del usuario (italiano - inglés - francés - alemán - español);
- visualización gráfica de la configuración cabezal;
- posibilidad de regular la velocidad de trabajo y de posicionamiento mediante
- doble override;
- control automático de la velocidad de trabajo sobre recorridos complejos;
- función SCM CNC - JERK para el control dinámico de las aceleraciones/desaceleraciones
